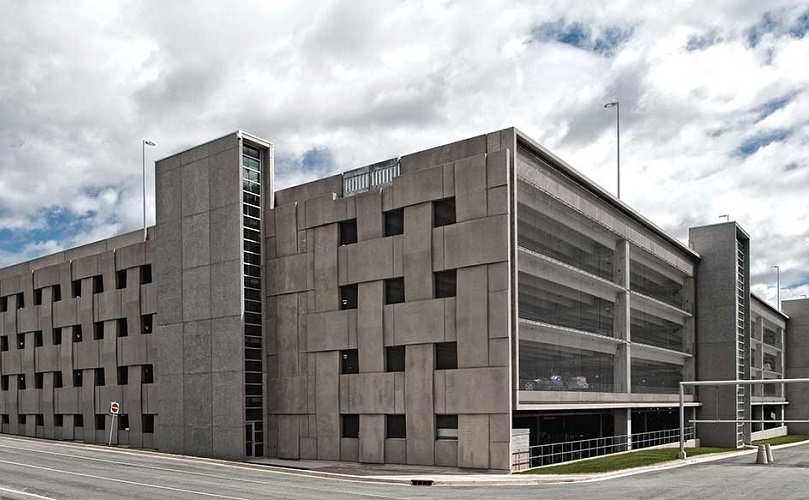

اتصالات سازههای پیش ساخته
سازههای پیش ساخته معمولاً از گرد آوردن و به هم پیوستن قطعات و اجزای پیش ساخته با نظمی خاص پدید میآیند. از این رو اتصالات نقش مهمی در حفظ یکپارچگی و سازههای پیش ساخته دارند و ضعف آنها ممکن است سبب بروز خسارات جبران ناپذیر شود.
انواع درزهای اتصال
درزهای اتصال در سازههای پیش ساخته را میتوان از جنبههای گوناگون طبقه بندی نمود.
از نظر شیوه تأمین پیوستگی مکانیکی بین قطعات پیشساخته
- درز تر
- درز خشک
از نظر شیوه تأمین پیوستگی مکانیکی بین قطعات پیش ساخته
- درز تر
- درز خشک
از نظر مقاومت و باربری
- درز برشی (درز قائم)
- درز فشاری (درز افقی)
از نظر شکل ظاهری
از نظر درجه گیرداری
- اتصال صلب
- اتصال ساده
- اتصال نیمه گیردار
از نظر وضعیت عملکرد سازهای
- اتصال قوی
- اتصال شکل پذیر
از نظر مقاومت و باربری
درز برشی (درز قائم)
درز فشاری (درز افقی)
فاصله موجود بین قطعات مجاور را درز اتصال گویند. معمول در بیشتر متون فنی، عبارت درز اتصال علاوه بر فاصله یاد شده، مصالح و قطعات به کار رفته، برای برقراری پیوستگی مکانیکی و همچنین بخشهائی از قطعات مجاور که در عملکرد اتصالات نقش دارند را نیز دربرمیگیرد.
از نظر شیوه تأمین پیوستگی بین قطعات
پیشساخته، درزهای اتصال را میتوان به دو دسته درزهای تر و درزهای خشک تقسیم کرد. در نوع اول پس از کنار هم قرار دادن قطعات پیشساخته و قولادگذاریهای لازم، فاصله بین آنها با بتن پر شده و اتصال برقرار میشود. در درزهای خشک، انتقال نیرو بین قطعات توسط بستهایی صورت میگیرد که معمولاً فلزی هستند و در نتیجه به وسیله جوشدادن ، پیچ کردن یا پرچ کردن به یکدیگر متصل میشوند و پیوستگی سازه را تامین میکنند.
درزهای افقی
این اتصال باید قادر به انتقال نیروهای زیر باشد.
- بارهای قائم (شامل مولفه قائم حاصل از بارهای جانبی)
- برش افقی ناشی از بارجانبی
- برش موجود در صفحه کف
- تنش خمشی در صفحه کف
- نیروهای کلاف
- خمش عرضی ناشی از بارهای کف
- برش ناشی از بارهای کف
درزهای قائم
نیروی برشی قائم باعث ایجاد یک نیرو افقی در ارتفاع دیوار و در طول درزهای افقی بالا و پائین دیوار میشود که این نیرو به نام عملکرد بست شناخته میشود. در صورتی که در محل درز دندانههای برشی موجود نباشد، میتوان فرض کرد این نیروی کششی ناشی از برش اصطکاکی است.
