قالبهای مدولار که قالبهای همه کاره نیز نامیده میشوند بر اساس مدولهای ۵ سانتیمتری (مضربهای عدد ۵) طراحی و ساخته شده است. این قالبها که در ابعاد و اندازههای متنوعی تولید میشوند. بیشترین کاربرد را در قالب بندی سازههای بتنی دارند. امروزه قالب فلزی و تجهیزات قالب بندی بتن جایگزین مناسبی برای چوب و تخته و … شده است. هماهنگی ناشی از صلبیت بتن و قالب فلزی مدولار بشر را درادامه ساخت وساز نوین در سرتاسر جهان یاری مینماید. همچنین سیستم قالب بندی مدولار به دلیل استفادهای که در اجرای تمام سازههای بتنی مانند فونداسیون، دیوار، ستون، تیر و دال دارد بسیار اقتصادی است. پانلهای قالب مدولار را میتوان به سادگی به وسیله پین و گوه و دیگر اتصالات قالب بتن به یکدیگر متصل و یا از هم جدا کرد.
در موارد مشابه قالب بتن مدولار را به صورت یکپارچه در میآورند و به وسیله جرثقیل در محل مورد نظر نصب میکنند. بعد از بازکردن قالب فلزی بتن نمای بتن بسیار صاف و رویه خوبی خواهد داشت و تنها درز پانلها باقی خواهد ماند.
همچنین میتوان قالب بتن مدولار را بارها استفاده کرد و عمر مفید قالب فلزی مدولار بستگی به نگهداری قالب فلزی دارد. از قالب فلزی مدولار حداقل ۶۰ مرتبه بدون تغییر شکل میتوان استفاده کرد در صورتی که از ارتفاع پرتاب نشود یا سقوط نکند. سطح قالبهای فلزی بتن از ورق فولادی ۳mm و تسمههای پانچ شده پیرامون پانل به ضخامت ۵mm و تسمههای استحکام دهندهی قالب بتن ساختمان از ورق ۳mm یا ۴mm هستند. پانلهای قالب بتنی دارای ابعادی با مضرب ۵cm هستند که عرض آنها از ۱۰cm تا ۵۰cm است و در طولهای ۵۰، ۱۰۰، ۱۵۰، ۲۰۰ سانتی متر تولید میشوند.

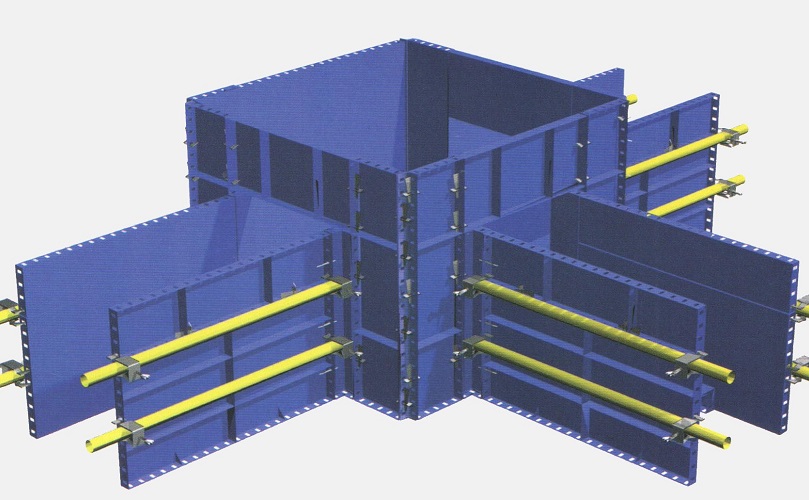

این قالبها با ابعاد ثابت ۱ و ۱/۵ و ۲ متری در طول و ابعاد متغیر ۱۰ الی ۵۰ سانتی در عرض و دردو نوع خم دوبل و تسمهای جوشی در راستای یک هدف تولید میشوند. ازسایر تجهیزاتی که بعنوان مکمل و حامی این قالبها در برپایی سازههای مختلف مسکونی و پروژههای عمرانی به کار میروند نیز میتوان دراین تعریف نام برد از قبیل انواع کنجها یا گوشهها (کنج بیرونی،کنج داخلی، کنج پخی، کنج ماهیچهای، کنج صفر (نبشی پانچ شده)، انواع پشت بند و حمایت کننده (سولجر،قیدستون، پلتفرم، سکوی بتن ریزی، دوپیچ بزرگ وکوچک، لولههای داربستی، قید (نگهدارنده) ستون)، انواع داربستهای ساختمانی (مثلثی، چکشی، ستارهای)، انواع اتصالات که همه آنها در ابعاد و اندازههای متفاوت و با کاربردهای گسترده ساخته میشوند.
یک قالب مدولار از یک ورق رویه و چهار تسمه پانچ شده در لبه و تسمههای سخت کننده (تقویتی) تشکیل شده است. کلیه قطعات از جنس فولاد ساختمانی است. ورق رویه دارای ضخامت ۳ میلیمتر است در قسمتهای لازم به وسیله تسمههای سخت کننده تقویت شده است. این تسمهها علاوه بر ایفای نقش تقویت کننده ورق رویه، اتصال قطعات قالبها به یکدیگر و به پشت بندها را امکان پذیر میکنند.
فواصل سوراخهای پانچ شده روی تسمههای چهار طرف هر قالب، طوری در نظر گرفته شده است که قالبهای با ابعاد مختلف را میتوان از هر جهت به یکدیگر متصل نمود. شکل سوراخها و ابعاد آنها طوری طراحی شده که استفاده از گوه یا کلمپس جهت اتصال به راحتی انجام میشود. قالبهای مدولار در عرضهای ۱۰، ۱۵، ۲۰، ۲۵، ۳۰ ، ۳۵، ۴۰، ۴۵ و ۵۰ سانتی متر و طولهای ۱۰۰، ۱۵۰ و ۲۰۰ سانتی متر تولید میشود. علاوه بر این، قالب با مدولهای متفاوت بر اساس سفارش کارفرما قابل ساخت خواهد بود.
کاربرد قالب فلزی مدولار
ساخت قالب فلزی بتن با ابعاد مختلف و ضریب تغییر عرض به میزان ۵ سانتیمتر به کاربران و متصدیان قالب بندی بتن در اجرای عملیات قالب بندی کمک شایانی میکند. میتوان با ترکیبی از قالبهای مدولار و غیرمدولار و سایر تجهیزات قالب بندی بتن، درساخت و برپایی اجزای سازهای شامل فونداسیون و شناژ، ستون چهارگوش و مدور، دیواربرشی، دیواردوطرفه و یکطرفه، کف، سقف، تیر و دال، بهره برد. همچنین در ساخت سایر سازههای ساده و پیچیده و پروژههای عمرانی نیز میتوان از مجموعه به هم پیوستهای از قالبها و تجهیزات قالب بندی مدولار بتن استفاده کرد.
مزایای قالب فلزی مدولار
ضمن اجرای سازهها با استفاده از قالب فلزی میتوان به سازهای استوار و ایمن و زیبا دست یافت. به لحاظ صلبیت و استحکام و تقویتهای ایجاد شده در تجهیزات قالب بندی، با اندکی دقت و رعایت طریقه نگهداری، میتوان از آنها به عنوان ابزار کار دایمی با عمر طولانی بهره گرفت. افزایش سرعت کار قالب بندی و استانداردسازی ساخت و ساز و تناسب با شرایط اقلیمی و اقتصادی و اجتماعی کشور از دیگر مزایای کار با قالبهای فلزی هستند.
